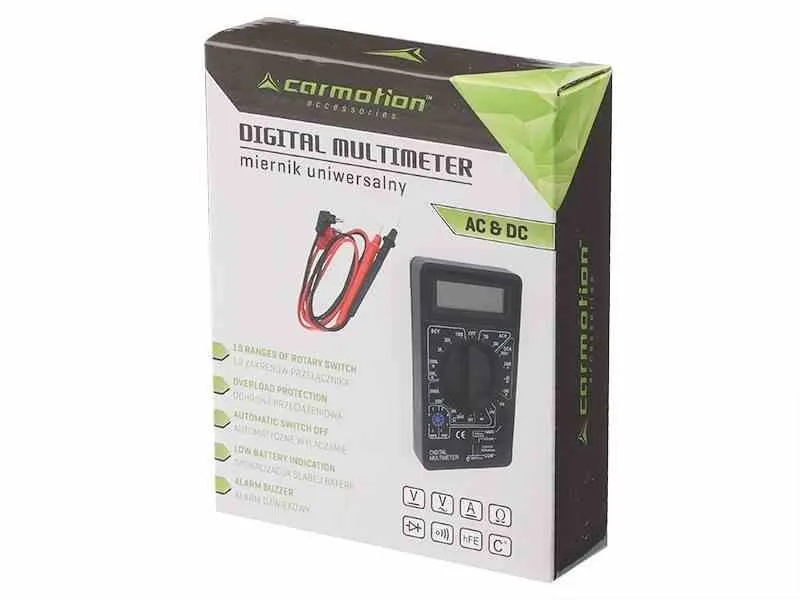

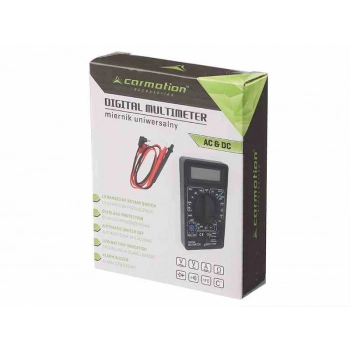

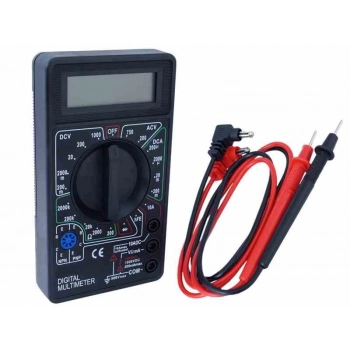

Miernik cyfrowy z LCD, mały

CARMOTION

Czas wysyłki: 3 dni

Numer katalogowy: 245415991

Kod producenta: 58434

Stan magazynowy:

Kod EAN: 5904378584344

Waga: 0,16 kg

Cena brutto: 19,95 zł

Cena netto: 16,22 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Przed zakupem produktu wybierz wymagane opcje.

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

Miernik napięcia nadaje się do domowego użytku oraz dla specjalistów z branży elektrycznej.

Miernik ma zastosowanie w pomiarach napięcia stałego, zmiennego, natężenia przepływu prądu stałego oraz rezystancji. Czytelny wyświetlacz ułatwia odczytanie wyników pomiaru.

Specyfikacja:

19 zakresów przełącznika
gniazdo COM: gniazdo pomiarowe, czarny przewód "-"
gniazdo wejściowe: VΩmA, czerwony przewód "+", pomiar V, A (oprócz zakresu 10A), R.
gniazdo 10A: gniazdo pomiarowe dla zakresu 10A, czerwony przewód "+"
gniazdo pomiaru tranzystora
ochrona przeciążeniowa
automatyczne wyłączanie
sygnalizacja słabej baterii
alarm dźwiękowy

Sposób użycia:
Pomiar prądu A DC:

Ustawić przełącznik zakresów na odpowiedni zakres DCA. Czerwony przewód pomiarowy załączyć do gniazda VΩmA (do 200mA, dla prądu ponad 200mA do 10A właściwe jest gniazdo 10A) a czarny do gniazda COM.
Wpiąć przewody pomiarowe szeregowo w mierzony obwód.
Odczytać wartość na wyświetlaczu (pokazana polaryzacja czerwonego przewodu pomiarowego).

Pomiar napięcia V DC i V AC:

Ustawić przełącznik zakresów na odpowiedni zakres DCV i ACV (jeżeli nie znamy wielkości napięcia mierzonego - wybrać największy zakres). Czerwony przewód pomiarowy załączyć do gniazda VΩmA a czarny do gniazda COM.
Wpiąć przewody pomiarowe równoległe w mierzony obwód.
Odczytać wartość na wyświetlaczu (pokazana polaryzacja czerwonego przewodu pomiarowego).

Test tranzystora:

Ustawić przełącznik zakresów miernika na pozycję hFE. Włożyć końcówki tranzystora odpowiednio (ECBE) (PNP/NPN) do gniazda pomiarowego.
Odczytać przybliżoną wartość hFE (Ib=10µA / Vce=2,8V).
Przed pomiarem odłączyć przewody pomiarowe od mierzonych obwodów.

Test diody:

Przyłączyć czarny przewód pomiarowy do gniazda COM, a czerwony do VΩmA.
Ustawić przełącznik zakresów na pozycję i przełączyć czerwony przewód pomiarowy do anody a czarny przewód do katody mierzonej diody. Miernik wskaże przybliżone napięcie przewodzenia diody. Przy odwróconych przewodach wyświetlone zostanie "1".

Pomiar rezystancji:

Przyłączyć czarny przewód pomiarowy do gniazda COM a czerwony do VΩmA.
Ustawić przełącznik zakresów miernika na pozycję Ω i przyłączyć przewody pomiarowe do mierzonego rezystora. Odczytać wartość na wyświetlaczu.
